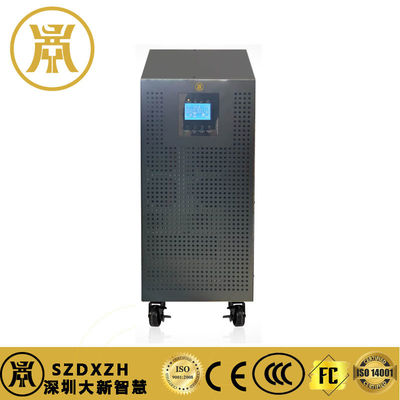

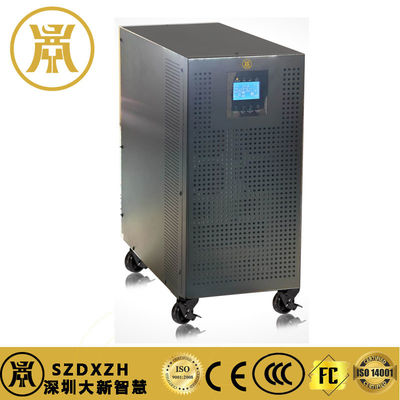

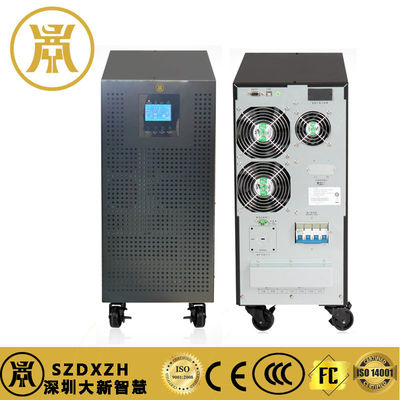

Υψηλής συχνότητας σύστημα UPS 3 φάσεων για απρόσκοπτη προστασία ισχύος και σταθεροποίηση τάσης

Σχήμα

3H1 5 KL

Δυναμικότητα

15000VA / 12000W

Εισαγωγή

Πεδίο τάσης

190-520VAC (3 φάσεις) 50% φορτίου

305-478VAC (3 φάσεις) 100% φορτίο

Περιοχή συχνοτήτων

Σύστημα 46 Hz ~ 54 Hz @ 50 Hz

Σύστημα 56 Hz ~ 64 Hz @ 60 Hz

Φάση

Τριφοριακή γείωση

Παράγοντας ισχύος

0,99 με 100% φορτίο

Αποδόσεις

Φάση

Μία φάση (ενεργό καλώδιο + ουδέτερο καλώδιο + καλώδιο γείωσης)

Τεχνική ένταση

208/220/230/240VAC

Πεδίο τάσης εναλλασσόμενου ρεύματος

± 1%

Πεδίο συχνότητας (πεδίο συγχρονισμού)

Σύστημα 46 Hz ~ 54 Hz @ 50 Hz

Σύστημα 56 Hz ~ 64 Hz @ 60 Hz

Περιοχή συχνοτήτων (κατάσταση μπαταρίας)

50 Hz ± 0,1 Hz ή 60 Hz ± 0,1 Hz

Υπερφόρτωση

Κύρια λειτουργία

100%~110%: 10 λεπτά· 110%~130%: 1 λεπτό· >130%: 1 δευτερόλεπτο

Υπερφόρτωση, μετάβαση σε κατάσταση παράκαμψης.

Τρόπος μπαταρίας

100%~110%: 30 δευτερόλεπτα· 110%~130%: 10 δευτερόλεπτα· >130%: 1 δευτερόλεπτο

Υπερφόρτωση, μετάβαση σε κατάσταση παράκαμψης.

Σχέδιο κορυφής ρεύματος

3Μέγιστο 1

Αρμονική στρέβλωση

Δοκιμαστικό σύστημα

Χρόνος αλλαγής

Διαδικτυακά ← →Βαταρία

0 ms

Αντιστροφέας← → παράκαμψη

0 ms

Αντιστροφέας ← → ECO

< 10 ms

Συντελεστής ισχύος εξόδου

0.8

Παράλληλη ικανότητα

Υποστηρίζει έως και 3 μονάδες παράλληλα (δεν υποστηρίζεται από τα συνήθως πωλούμενα μοντέλα)

Σχήμα κύματος

Καθαρό κύμα σινού

Τρόπος μετατροπέα

IGBT

Μέθοδος ελέγχου

ΜΚΟ+ΔΣΠ

Αποτελεσματικότητα

Τρόπος εναλλασσόμενου ρεύματος

> 89%

Τρόπος μπαταρίας

> 8 8 %

Μακροχρόνια μηχανή (ο αριθμός των κυψελών μπαταρίας ρυθμίζεται από το εργοστάσιο)

μοντέλο

Εξαρτάται από τη διαμόρφωση της μπαταρίας

αριθμός

16 - 20

ρεύμα φόρτισης (μέγιστο)

8.0A ± 10%

Δυνατότητα φόρτισης

273 VDC ± 1% (βάσει 20 μπαταριών)

Εμφάνιση οδηγιών

LCD

Εμφάνιση οπτικά του μεγέθους φορτίου, της χωρητικότητας της μπαταρίας, της λειτουργίας εναλλασσόμενου ρεύματος, της λειτουργίας μπαταρίας, της λειτουργίας παράκαμψης, της ένδειξης σφάλματος κ.λπ. μέσω εικόνων

Η τάση εξόδου, η συχνότητα, η ενεργοποίηση παράκαμψης, η λειτουργία ECO, το ρεύμα φόρτισης, ο χρόνος εκφόρτισης κλπ. μπορούν να ρυθμιστούν μέσω του μενού οθόνης

Εμφάνιση

Μηχανή μακράς επέκτασης

Μέγεθος, βάθος x πλάτος x ύψος (mm)

592X250X576

Καθαρό βάρος (kg)

40

Περιβαλλοντικές συνθήκες

Θερμοκρασία λειτουργίας

0 ~ 40°C (Η διάρκεια ζωής της μπαταρίας θα μειωθεί σε περιβάλλοντα > 25°C)

Υγρασία λειτουργίας

< 95% χωρίς συμπύκνωση

Υψόμετρο λειτουργίας

< 1000m

θόρυβο

Λιγότερο από 60dB @ 1 μέτρο

Διαχειριστείτε

Ευφυής RS-232 ή USB

Υποστηρίζει Windows® 2000/2003/XP/Vista/2008/7/8, Linux, Unix και MAC

Προαιρετική SNMP

Υποστηρίζει τη διαχείριση ενέργειας μέσω του διαχειριστή SNMP και του προγράμματος περιήγησης Web
