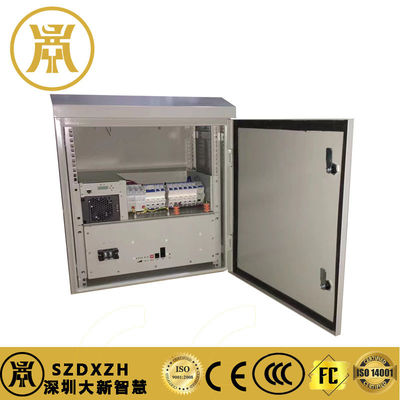

Οι διαστάσεις του πλαισίου πλέγματος του συστήματος παροχής ηλεκτρικής ενέργειας WPS30000-150/150 (ύψος * πλάτος * βάθος) είναι 700 mm * 580 mm * 350 mm.
Αποτελείται από μονάδα διανομής εναλλασσόμενου ρεύματος, μονάδα παρακολούθησης, μονάδα μονάδας ευθυγραμμιστή και μονάδα διανομής συνεχούς ρεύματος και μπορεί να εγκατασταθεί στο πάτωμα, τοίχο, στύλο και με άλλους τρόπους.Μοντέλο με ενσωματωμένο ανεμιστήρα για αναγκαστική διάχυση θερμότηταςΠαρέχει χώρο εγκατάστασης για ένα σύνολο 50AH σιδηροηλεκτρικών μπαταριών ή τέσσερις 38AH μπαταρίες μολύβδου-οξέος.

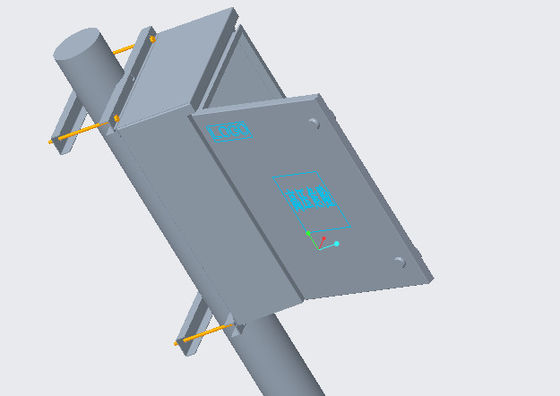

Το DX-P-150A-50AH τοποθετημένο στο τοίχωμα χρησιμοποιείται σε συστήματα επικοινωνίας με μέγιστη συνολική χωρητικότητα 150A, κατάλληλο για τοίχωμα, πάτωμα, στύλο και άλλες μεθόδους εγκατάστασης.Ενσωματώνει την παροχή ενέργειας επικοινωνίας, διανομή AC/DC, έλεγχο θερμοκρασίας, παρακολούθηση, προστασία από κεραυνές και λειτουργίες συστήματος γείωσης και διαθέτει πλήρη διαχείριση μπαταρίας,όπως η λειτουργία προστασίας χαμηλής τάσης της μπαταρίας και η λειτουργία αποβολής φορτίουΜπορεί να επιτύχει αντιστάθμιση θερμοκρασίας, αυτόματη ρύθμιση τάσης, περιορισμό ρεύματος, υπολογισμό χωρητικότητας μπαταρίας, δοκιμή ηλεκτρονικής μπαταρίας, εξοικονόμηση ενέργειας ύπνου και άλλες λειτουργίες.Σχεδιασμός δικτύου του συστήματος ηλεκτρικής ενέργειας, παρέχοντας πολλαπλές διεπαφές επικοινωνίας, όπως RS232/RS485 και στεγνές επαφές, ευέλικτη δικτύωση, τηλεπαρακολούθηση και μη επανδρωμένη λειτουργία.έχει πλήρη σχεδίαση προστασίας από κεραυνό και για τις δύο πλευρές AC και DCΤο σύστημα ισχύος είναι εύκολο στη λειτουργία, εγκατάσταση και συντήρηση,και είναι κατάλληλο για καταστάσεις όπου το δίκτυο ηλεκτρικής ενέργειας παρουσιάζει μεγάλες διακυμάνσεις, όπως σταθμοί βάσης, μικρομεσαίες ανταλλαγές, δορυφορικές επικοινωνίες και επικοινωνίες δεδομένων
Η είσοδος του συστήματος αποστέλλεται στην είσοδο της μονάδας ευθυγράμμισης μέσω διακόπτη κύκλου 63A / 2P. Η παράλληλη προστασία από κεραυνό επιπέδου AC C χρησιμοποιείται για προστασία από κεραυνό στο τέλος εισόδου.
Η μονάδα ευθυγραμμιστή λειτουργεί παράλληλα και η έξοδος συνεχούς ρεύματος της συνδέεται μέσω μιας μπάρας ρεύματος για την παροχή δύο εφεδρικών μπαταριών και συνεχούς φορτίου.παροχή στους χρήστες ελέγχου ενεργοποίησης/αποκλεισμού για κάθε φορτίο και προστασία από υπερφόρτωση και βραχυκυκλώματα.
Υπό φυσιολογικές συνθήκες,διάφορες παραμέτρους της μονάδας διορθωτή και της μονάδας διανομής ελέγχονται από τη μονάδα παρακολούθησης και λειτουργούν σύμφωνα με τις προκαθορισμένες παραμέτρους τους ή τις εντολές του χρήστηΌταν η μπαταρία ξεφορτώνεται, η τάση στο τέλος της μπαταρίας αρχίζει να πέφτει.Όταν η τάση της μπαταρίας πέφτει σε ένα σημείο παροχής ενέργειας εκτός τάσης, η μονάδα παρακολούθησης ελέγχει τον επαγγέκτη διακοπής ισχύος για να ενεργοποιήσει και να διακόψει το φορτίο.η μονάδα παρακολούθησης ελέγχει τη δράση του δευτερεύοντος επαγγέλματος διακοπής ρεύματοςΣε αυτό το σημείο, το σύστημα ενέργειας θα σταματήσει να λειτουργεί.Όταν αποκατασταθεί η εξωτερική παροχή ηλεκτρικής ενέργειας και η μονάδα ευθυγραμμιστή επαναλάβει την έξοδοΗ μονάδα παρακολούθησης μπορεί να ανιχνεύσει και να ελέγξει την κατάσταση λειτουργίας ολόκληρου του συστήματος διανομής ενέργειας.Οι εντολές χρήστη μπορούν να εκδίδονται μέσω του πληκτρολογίου στο πάνελ του μοντέλου παρακολούθησηςΗ κατάσταση λειτουργίας και οι παραμέτροι του συστήματος μπορούν να εμφανίζονται στην οθόνη LCD του εντύπου παρακολούθησης, στον τοπικό υπολογιστή backend και στην απομακρυσμένη κεντρική αίθουσα ελέγχου.Το σύστημα μπορεί να συλλέγει διάφορες περιβαλλοντικές μεταβλητές, συμπεριλαμβανομένου του καπνού, των μαγνητών πόρτας, της βύθισης στο νερό, της θερμοκρασίας και της υγρασίας, ρυθμίζοντας τις κατάλληλες αναφορές αισθητήρων.
Σχέδιο παρακολούθησης: Παρακολούθηση των θύρων RS485 στις βόρειες και νότιες κατευθύνσεις, ξηρές επαφές και ανίχνευση κυψελών μπαταρίας (προαιρετικά) όλα οδηγούν στον πίνακα παρακολούθησης
Μέθοδος λειτουργίας και συντήρησης: Πριν από τη συντήρηση, η μονάδα ευθυγραμμιστή μπορεί να ανταλλάσσεται θερμά.
