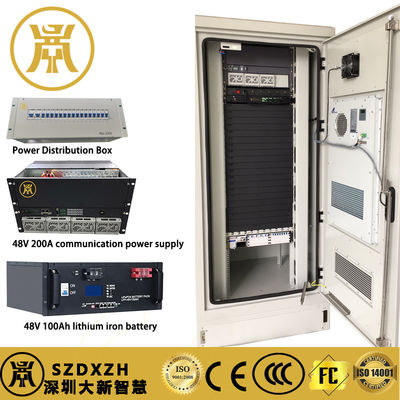

32U Ενσωματωμένο ντουλάπι ισχύος με ενσωματωμένη παροχή ρεύματος και PDU
32U Ενσωματωμένη ενεργειακή ντουλάπα εισαγωγή
Υπόθεση χρήσης: Χώρες τηλεπικοινωνιακού εξοπλισμού όπως δρομολογητές, διακόπτες και μονάδες διανομής ενέργειας
Πλεονεκτήματα
Παρέχει ένα ασφαλές και οργανωμένο περιβάλλον για ευαίσθητες τηλεπικοινωνιακές συσκευές.
Η προστασία IP65 εξασφαλίζει ανθεκτικότητα στην σκόνη και το νερό, καθιστώντας την κατάλληλη για εξωτερικές εγκαταστάσεις.
Ο χώρος των ράφων 32U φιλοξενεί πολλαπλές συσκευές σε ένα συμπαγές αποτύπωμα.
Σύνοψη
Το 32U Integrated Power Cabinet είναι μια εξαιρετικά προσαρμόσιμη λύση για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των τηλεπικοινωνιών, των κέντρων δεδομένων, της βιομηχανικής αυτοματοποίησης, της ανανεώσιμης ενέργειας και άλλων.Το ανθεκτικό σχεδιασμό τουΗ υψηλή προστασία και ο ευέλικτος χώρος στα ράφια το καθιστούν ιδανική επιλογή τόσο για εσωτερικές όσο και για εξωτερικές εγκαταστάσεις όπου η αξιοπιστία, η ασφάλεια και η αντοχή είναι κρίσιμες.
32U Ενσωματωμένο ντουλάπι ισχύοςΠαράμετρος
|
Παράμετρος
|
Προδιαγραφές
|
|
Εξωτερικές διαστάσεις του ντουλαπιού
|
W × D × H: 750 × 750 × 1750 mm
|
|
Εσωτερικές Διαστάσεις
|
W × D × H: 600 × 600 × 1400 mm
|
|
Σύνθεση του υπουργικού συμβουλίου
|
Σώμα ντουλαπιού + πόρτα ντουλαπιού + βάση + επάνω κάλυμμα + ράφι + κλειδαριά ντουλαπιού
|
|
Τύπος ντουλαπιού
|
1 μονάδα 1 διαμέρισμα, μπροστινή πόρτα, εγκατάσταση δαπέδου
|
|
Υλικό ντουλαπιού
|
1Ζυγισμένο φύλλο 0,5 mm
|
|
Θερμική μόνωση
|
Θερμική αγωγιμότητα < 0,472 W/ ((m2·K)
|
|
Εφοδιαστικό ράφι
|
19 ιντσών ράφι, H: 32U, 3 ζευγάρια ράβδους στήριξης, 1 δίσκο
|
|
Βάση του υπουργικού συμβουλίου
|
100 mm ύψος, 2,0 mm πάχος
|
|
Εισαγωγή καλωδίου
|
Το κάτω μέρος προς τα μέσα και το κάτω μέρος προς τα έξω, φ50 × 4
|
|
Σχεδιασμός κατά της κλοπής
|
Ενσωματωμένη πόρτα, ενσωματωμένος σύνδεσμος, σημεία κατά της κλοπής κλειδαριά
|
|
Επίπεδο προστασίας
|
IP65
|
|
Χρώμα
|
RAL7035, επαγγελματική εξωτερική επίστρωση σε σκόνη
|
|
Λογότυπο
|
Τυπωμένο με το λογότυπο "Ελέγγραφος κινδύνου"
|
|
Επιπρόσθετα χαρακτηριστικά
|
Δοκιμαστική συσκευή για την παρακολούθηση της θερμοκρασίας και της θερμοκρασίας
|
|
Τεχνική παράμετρος ολοκληρωμένης συσκευασίας ηλεκτρικής ενέργειας
|
|
Άρθρο
|
Ονομασία/Περιγραφή
|
Προδιαγραφές/Πρότυπα
|
Παράμετρος
|
|
1
|
Εξωτερικό ολοκληρωμένο ηλεκτρικό ντουλάπι
|
W750*D750*H1750mm
|
Α. Εξωτερικές διαστάσεις του ντουλαπιού: W×DxH750*750*1750mm· εσωτερικές διαστάσεις: W×DxH6000*600*1400mm
Β. Σύνθεση του ντουλαπιού: σώμα του ντουλαπιού + πόρτα του ντουλαπιού + βάση + επάνω κάλυμμα + ράφι + κλειδαριά του ντουλαπιού
Γ. Τύπος ντουλαπιού: 1 μονάδα 1 χώρος, μπροστινή πόρτα, εγκατάσταση στο πάτωμα
D. Υλικό ντουλάπι: γαντιωμένο φύλλο μήκους 1,5 mm.
Ε. Δυναμικότητα θερμικής μόνωσης: θερμική αγωγιμότητα < 0,472 W/m2.k·
Φ. Ραφιέρα εξοπλισμού: 19 ιντσών,
H:32U 3 ζεύγη ράβδων στήριξης, 1 δίσκο·
Γ. Βάση ντουλαπιού: ύψος 100 mm, πάχος 2,0 mm.
Η. Ένταξη καλωδίου: φ50*4 από κάτω προς τα μέσα και φ50*4 από κάτω προς τα έξω.
Ι. Σχεδιασμός κατά της κλοπής: ενσωματωμένη πόρτα, ενσωματωμένος σύνδεσμος, σημειακή κατά της κλοπής κλειδαριά·
J. Επίπεδο προστασίας: IP65.
Κ. Χρώμα: RAL7035, επαγγελματική εξωτερική επίστρωση σε σκόνη.
L. Το ντουλάπι έχει τυπωμένο το λογότυπο "Ελέγγραφος κινδύνου".
M. Περιέχει βαμβάκι γείωσης, φως LED, μαγνητικό διακόπτη πόρτας, ανεμιστήρα ψύξης (προαιρετικό)
|
|
2
|
Ενσωματωμένη παροχή ηλεκτρικής ενέργειας διακόπτη 200A
|
ΕΤ-PS4890Z-6U
|
Τυπικό 19 ιντσών, ενσωματωμένο πλαίσιο ύψους 3U· είσοδος AC 380V, έξοδος DC 48V· εξοπλισμένο με μονάδες ευθυγράμμισης 30A * 3, μονάδα διαχείρισης παρακολούθησης * 1, με διαχείριση φόρτισης μπαταρίας·
|
|
Μέρος διανομής ισχύος: είσοδος εναλλασσόμενου ρεύματος: διακόπτης DZ47-63/4 C63 63A/4P*1; τριστάσιο διακόπτη κεραυνών AC κλάσης C 20~40KA· έξοδος εναλλασσόμενου ρεύματος: διακόπτης DZ47-63/2 C32 32A/2P*1; τερματικό εδάφους*1;Συνεχή δέσμευση κεραυνών κλάσης C 20~40KA 1P*1· Απόδοση συνεχούς ρεύματος: πρωταρχική διακοπή ρεύματος: DZ47-63/1 C63 63A/1P*3, DZ47-63/1 C32 32A/1P*2, δευτερεύουσα διακοπή ρεύματος: DZ47-63/1 C16 16A/1P*2,
|
|
3
|
Μονάδα διανομής ενέργειας
|
3U
|
19 ιντσών 3U υψηλό ενσωματωμένο πλαίσιο, είσοδος AC380V, 63A/4P × 2 (έσοδος AC, είσοδος κινητήρα πετρελαίου + μηχανικό κομμάτι διασυνδέσεως), τριστάγοντα δέκτη κεραυνών κλάσης B × 1, 63A/3P × 1, 32A/1P × 2, 16A/1P × 2, 10A/1P × 1,6A/1P × 1, τριών τρυπών πρίζα συντήρησης × 1, πρώτη σειρά × 1, μηδενική σειρά × 1.
|
|
4
|
Η μπαταρία λιθίου
|
3u100AH
|
Αντιστοιχία 20 kWh
|
|
5
|
ΥΠΣ
|
3kva
|
1.AC220V είσοδος, DC220V έξοδος
2.Εγκατάσταση σε ράφι
3.3u ύψος
|
|
6
|
Κλιματιστικό
|
500W
|
Εγκατεστημένο στην μπροστινή πόρτα
|
Κέντρα δεδομένων
Υπόθεση χρήσης: Αποθηκεύει διακομιστές, πηγές ενέργειας και εξοπλισμό δικτύωσης
Πλεονεκτήματα
Η συμβατότητα των 19 ιντσών rack εξασφαλίζει την απρόσκοπτη ενσωμάτωση με τον τυπικό εξοπλισμό κέντρου δεδομένων.
Η θερμική μόνωση (< 0,472 W/(m2·K)) διατηρεί βέλτιστες θερμοκρασίες λειτουργίας.
Η γείωση του βαμβάκι βελτιώνει την ηλεκτρική ασφάλεια.
Βιομηχανική αυτοματοποίηση
Χρησιμοποίηση: Προστατεύει και οργανώνει PLC, συστήματα ελέγχου και μονάδες διανομής ενέργειας σε βιομηχανικά περιβάλλοντα.
Πλεονεκτήματα
Η ανθεκτική κατασκευή χαρτιού 1.5mm αντέχει σε σκληρά βιομηχανικά περιβάλλοντα.
Ο σχεδιασμός κατά της κλοπής (ενσωματωμένη πόρτα και κλειδαριά) εξασφαλίζει την ασφάλεια για τον κρίσιμο εξοπλισμό.
Φανατικός ανεμιστήρας ψύξης (προαιρετικός) αποτρέπει την υπερθέρμανση σε περιβάλλον υψηλής θερμοκρασίας.
Συστήματα ανανεώσιμης ενέργειας
Υπόθεση χρήσης: Διαθέτουν μετατροπείς, μπαταρίες και συστήματα διαχείρισης ενέργειας για εγκαταστάσεις ηλιακής ή αιολικής ενέργειας.
Πλεονεκτήματα
Η βαθμολογία IP65 το καθιστά κατάλληλο για εξωτερική χρήση σε φάρμες ανανεώσιμης ενέργειας.
Ο σχεδιασμός εισόδου καλωδίων (εκτός και μέσα από το κάτω μέρος) απλοποιεί την καλωδίωση και τη συντήρηση.
Η επίστρωση σκόνης RAL7035 παρέχει αντοχή στη διάβρωση για μακροχρόνια αντοχή σε εξωτερικούς χώρους.
Εξωτερική διανομή ηλεκτρικής ενέργειας
Υπόθεση χρήσης: Χρησιμοποιείται σε εξωτερικά συστήματα διανομής ενέργειας για κατοικίες, εμπορικές ή βιομηχανικές περιοχές.
Πλεονεκτήματα
Το υψηλό επίπεδο προστασίας (IP65) εξασφαλίζει αξιόπιστη λειτουργία σε όλες τις καιρικές συνθήκες.
Το λογότυπο "Electricity Danger" και τα χαρακτηριστικά κατά της κλοπής ενισχύουν την ασφάλεια.
Ο χώρος στα ράφια 32U επιτρέπει κλιμακωτές ρυθμίσεις διανομής ενέργειας.
