Το εσωτερικό και το εξωτερικό σύστημα ηλεκτροπαραγωγής με τοίχο της σειράς UPS αποτελείται από μία ειδική μονάδα ηλεκτροπαραγωγής UPS της σειράς E ή από μία ειδική μονάδα ηλεκτροπαραγωγής μετατροπέα της σειράς N,με ισχύ εξόδου 500VA~3000VA προαιρετικάΤο σύστημα μπορεί να τοποθετηθεί στον τοίχο εσωτερικά ή εξωτερικά και σχηματίζει ένα αδιάλειπτο σύστημα τροφοδοσίας με την μπαταρία.
■ Με τη λειτουργία μη επανδρωμένης λειτουργίας, είναι πιο κατάλληλο για μέρη με λίγη ασφάλεια, όπως σταθμοί βάσης και κορυφές βουνών
Εξοπλισμένο με σύστημα φόρτισης και διαχείρισης υψηλού ρεύματος, μπορεί να προσαρμοστεί στη διαχείριση μπαταριών φωσφορικού λιθίου ή συνηθισμένων μπαταριών μολύβδου-οξέος
Πλήρης υιοθέτηση της τεχνολογίας ψηφιακού ελέγχου DSP, το προϊόν είναι πιο σταθερό και η ποιότητα είναι ανώτερη
■ Πεδίο λειτουργίας της τάσης εισόδου εναλλασσόμενου ρεύματος: 172-268Vac
Με την υιοθέτηση της ενεργού διόρθωσης του συντελεστή ισχύος, ο συντελεστής ισχύος μπορεί να φτάσει έως το 0.98
Προστασία από υπερτάσεις και υποτάσεις εισόδου συνεχούς ρεύματος
Ο συντελεστής ισχύος φορτίου είναι 0.8, με μεγαλύτερη χωρητικότητα
Το σύστημα λειτουργεί σε ευρύ εύρος θερμοκρασιών από -15 °C έως +55 °C
■ ευρύ φάσμα συχνοτήτων τάσης εισόδου, ικανό να λειτουργεί κανονικά ακόμη και σε απομακρυσμένες περιοχές με εξαιρετικά σκληρά περιβάλλοντα ισχύος, μειώνοντας τους χρόνους εκφόρτισης της μπαταρίας και βελτιώνοντας τη διάρκεια ζωής της
Δύο μετασχηματισμοί σε απευθείας σύνδεση λειτουργίας, μηδενική διακόπτηση, εξασφαλίζει αποτελεσματικά την ασφάλεια και την αξιοπιστία της λειτουργίας φορτίου
■ Ολοκληρωμένη λειτουργία απομακρυσμένης παρακολούθησης, παρέχοντας τυποποιημένη διεπαφή RS232, διεπαφή RS485 και προαιρετική κάρτα παρακολούθησης δικτύου, μπορούν επίσης να επιλεγούν στεγνές επαφές,
Επίπεδο προστασίας: IP54 για εξωτερική χρήση και IP20 για εσωτερική χρήση
Τεχνικές παραμέτρους του εξωτερικού τηλεπικοινωνιακού ντουλάπις με τοποθέτηση στη στήλη:
| Σχήμα |
AAM500-12V |
AAM500-24V |
AAM1K-24V |
ΑΑΜ1Κ-48V |
ΑΑΜ2Κ-48V |
AAM3K-48V |
| χωρητικότητα πινακίδας ονομασίας |
500VA/400W |
1KVA/800W |
2KVA/1,6KW |
3KVA/2,4KW |
| Εισαγωγή εναλλασσόμενου ρεύματος |
ονομαστική τάση 220VAC, αρμονική εισόδου 3% |
| Συνεχή είσοδος |
Κατηγορία 12V |
Κατηγορία 24V |
Κατηγορία 24V |
Δυναμικό 48V |
Δυναμικό 48V |
Δυναμικό 48V |
| Εναλλακτική ισχύς |
Άρθρο 2 |
| Δυναμικές μεταβατικές τάσεις: 5%· |
| Δυναμικός προσωρινός χρόνος ανάκτησης: 60 ms. |
| ΤHD:3% ((γραμμικό φορτίο) · THD:8% ((μη γραμμικό φορτίο) · |
| Δυνατότητα υπερφόρτωσης: 130% συνεχής τουλάχιστον 20 δευτερόλεπτα. |
| Δείκτης μέγιστης τάσης εξόδου:31· |
| Χρόνος εναλλαγής συνεχούς ρεύματος και εναλλασσόμενου ρεύματος: 0 ms. |
| Χρόνος μετατροπής σε παράκαμψη: 4 ms |
| ρεύμα φόρτισης |
5-7Α |
| Προστατευτική λειτουργία |
Προστασία κατά της υπερτάσης εισόδου συνεχούς ρεύματος, προστασία κατά της υποτάσεως, προστασία κατά της υπερτάσεως εξόδου, προστασία κατά του υπερφόρτωσης, προστασία κατά της υπερθερμοκρασίας, προστασία από βραχυκύκλωμα |
| Τρόπος λειτουργίας |
Εμπρός λειτουργία εμπρός καλωδίωση |
Προσωρινή λειτουργία ακολουθούμενη από καλωδίωση |
Περιβαλλοντική παράμετρος του ντουλαπιού
| Περιβαλλοντικές παραμέτρους |
Περιβαλλοντικές συνθήκες χρήσης |
Περιβαλλοντικές συνθήκες μεταφορών |
Περιβαλλοντικές συνθήκες αποθήκευσης |
συμμορφώνονται με |
σημειώσεις |
| Τύπος |
παράμετρος |
μονάδα |
Σχετικά πρότυπα |
| Καιρός |
εξωτερική θερμοκρασία |
χαμηλή θερμοκρασία |
°C |
-40 |
-40 |
-25 |
YD/T1058-2000中 |
"-40°C μπορεί να ξεκινήσει με πλήρη φόρτιση, |
| υψηλή θερμοκρασία |
°C |
45 |
70 |
55 |
4.1.1 και 4.1.2 |
"+55~+65°CLinear μειωμένο ποσοστό 20%. |
| διακύμανση θερμοκρασίας |
°C/min |
/ |
1 |
/ |
ETS300019-2-2T2.3 |
|
| υγρασία |
σχετική υγρασία |
% |
5-90 |
90 ((40±2°C) |
/ |
YD/T1058-2000 中4.1.3 |
Απαιτήσεις βραχυπρόθεσμης δοκιμής: 0-95%, μέγιστη τιμή 95%, μη συμπύκνωση |
| |
πίεση αέρα |
χαμηλή πίεση |
Kpa |
86 |
70 |
70 |
YD/T1058-2000 中4.1.4 |
Εφαρμόζεται μόνο στις ενότητες |
| |
υψηλή ατμοσφαιρική πίεση |
Kpa |
106 |
106 |
106 |
|
| υψόμετρο |
m |
≤ 4000 |
Όταν το υψόμετρο υπερβαίνει τα 2000 μέτρα, για κάθε αύξηση 100 μέτρων, η θερμοκρασία μειώνεται κατά 0,5 °C |
Ηλεκτρικά χαρακτηριστικά
| 1 Χαρακτηριστικά εισόδου |
| |
| Αριθμός σειράς |
Πρόγραμμα |
τεχνική απαίτηση |
μονάδα |
σημειώσεις |
| 1.1 |
Τεχνολογία |
90 ¢ 300 |
Βάκ |
176-300Vac πλήρης φόρτωσης, 90-175Vac μειωμένης φόρτωσης |
| 1.2 |
Μέγιστο ρεύμα εισόδου |
57 |
Α |
|
| 1.3 |
Εισαγωγική ονομαστική τάση |
220 |
Βάκ |
Τμήμα τάσης |
| 1.4 |
Συχνότητα τάσης εισόδου |
Η τυπική τιμή είναι 50/60. |
Hz |
|
| 1.5 |
Συντελεστής ισχύος εισόδου |
≥0.99 |
|
Κατάσταση λειτουργίας πλήρους φορτίου |
| |
| |
| 2 χαρακτηριστικό εξόδου |
| |
| Αριθμός σειράς |
Πρόγραμμα |
τεχνική απαίτηση |
Μονάδα |
σημειώσεις |
| 2.1 |
Τεχνική τάση εξόδου |
- 54 |
Vdc |
IN220Vac |
| 2.2 |
Πεδίο τάσης εξόδου |
-42 ¢ -58 |
Vdc |
Ρυθμίζεται μέσω παρακολούθησης (σύσταση δοκιμής: χωρίς φορτίο) |
| 2.3 |
Κατηγοριακό ρεύμα εξόδου |
150 |
Α |
|
| 2.4 |
Κατηγορία ισχύος εξόδου |
8.7 |
KW |
|
| 2.5 |
Κύκλωση και θόρυβος εξόδου |
≤ 200 |
mVp-p |
Το εύρος ζώνης του οσιλοσκόπου πρέπει να είναι 20MHz, |
| Έλεγχος παράλληλος με πυκνωτή 10u+104 |
| 2.6 |
Καθυστέρηση εξόδου εκκίνησης |
3·8 |
S |
IN 220Vac, |
| 2.7 |
Ακριβότητα σταθεροποίησης τάσης |
≤ ± 1% |
|
|
| 2.8 |
Δείκτης θορύβου |
Διαταραχή ευρυζωνικής σύνδεσης |
≤ 100 |
mV |
3.4·150 KHz |
| Ηχητική τάση |
≤ 30 |
mV |
150-30 MHz |
| Βάρος του τηλεφωνικού ισοζυγίου |
≤ 2 |
mV |
|
| τάση θορύβου |
| 2.9 |
Δυναμική |
πλάτος υπερβολής |
△V: ≤ 5 |
% Vo |
25% 50% 25% |
| σε απάντηση |
χρόνος ανάκτησης |
△t: ≤ 500 |
μS |
Μεταβολή φόρτωσης 50%-75%-50% |
| 2.1 |
Ανισόμετρη κατανομή ρεύματος |
≤ 5% |
|
Παράλληλη μονάδα 50%-100% ονομαστικής ισχύος |
| (Οι λειτουργικές μονάδες μπορούν να λειτουργούν παράλληλα) |
| 2.11 |
συντελεστής θερμοκρασίας |
±0.02 |
%/°C |
|
| 2.12 |
αποδοτικότητα παραγωγής |
≥ 95% |
|
220Vac/Ονομαστικό φορτίο (τυπική τιμή), μονάδα υψηλής απόδοσης |
| ≥92% |
|
220Vac/Ονομαστικό φορτίο (τυπική τιμή), καθολική μονάδα |
| ≥ 87% |
|
110VAC/ ονομαστικό φορτίο |

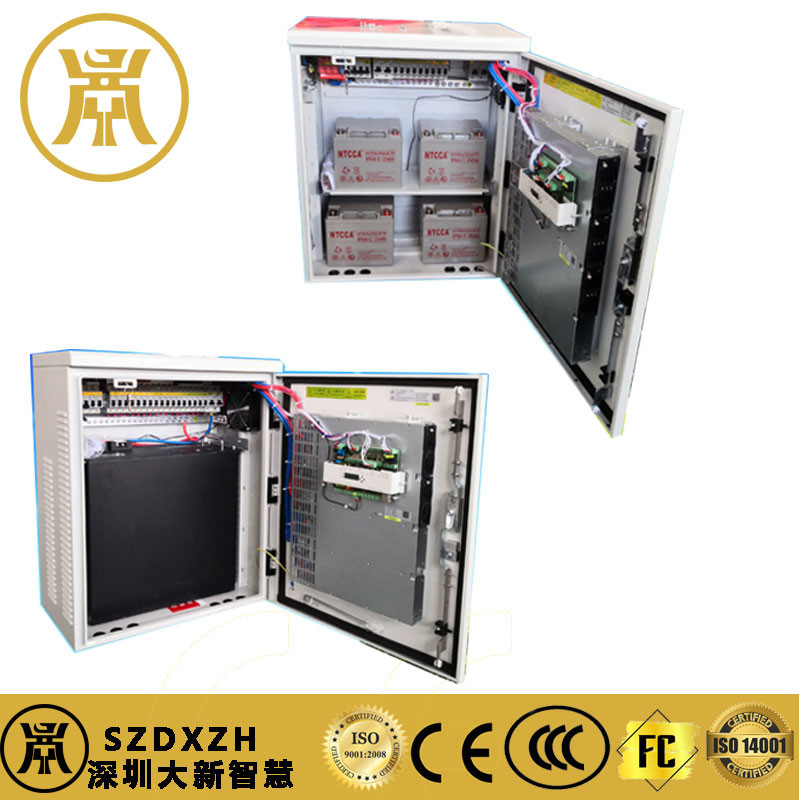

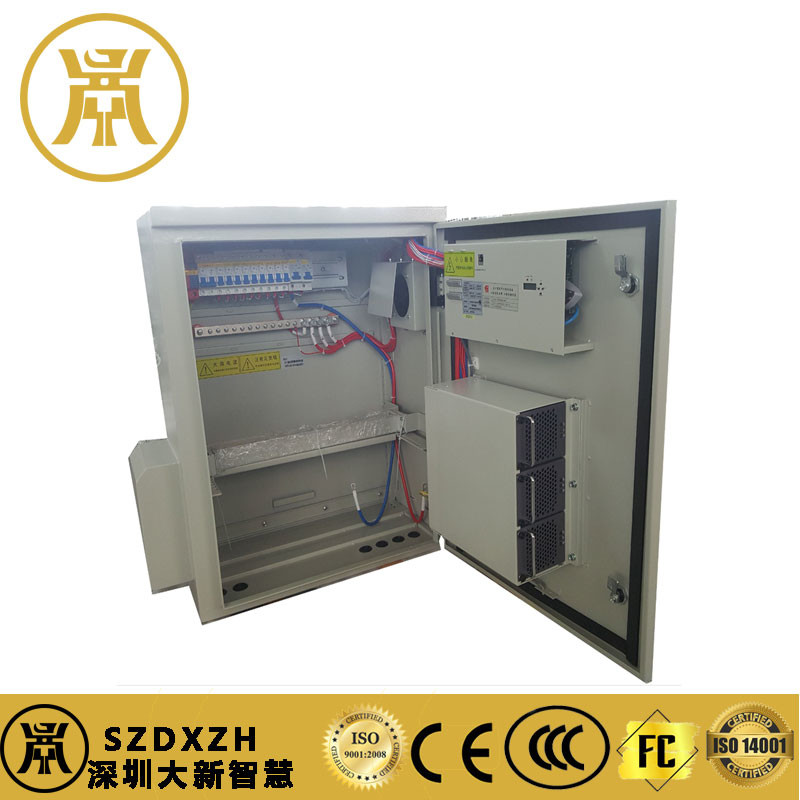

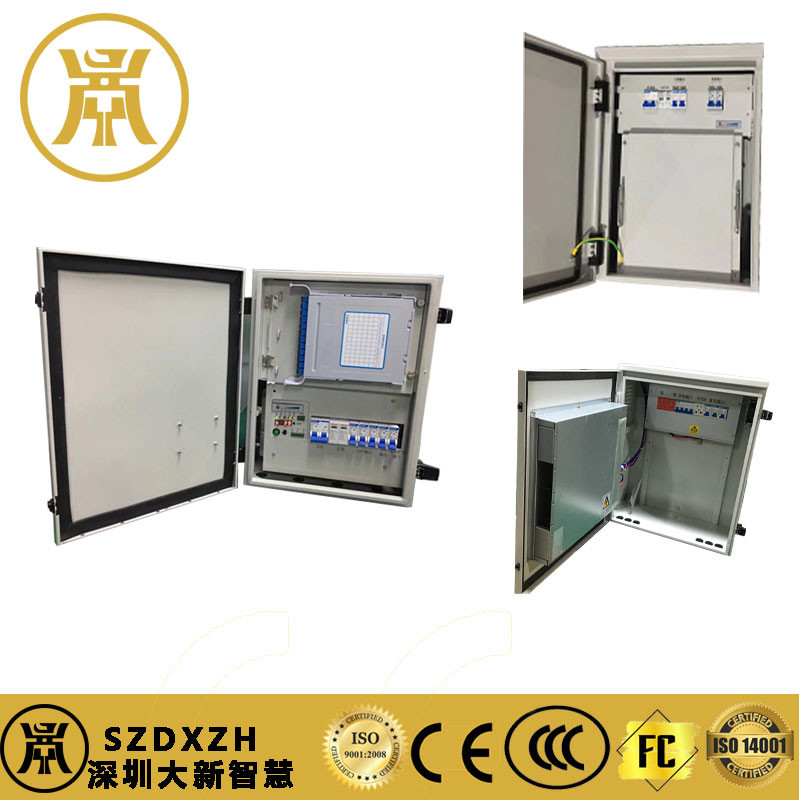

Προϊόν πραγματικές εικόνες και το εργοστάσιό μας:
