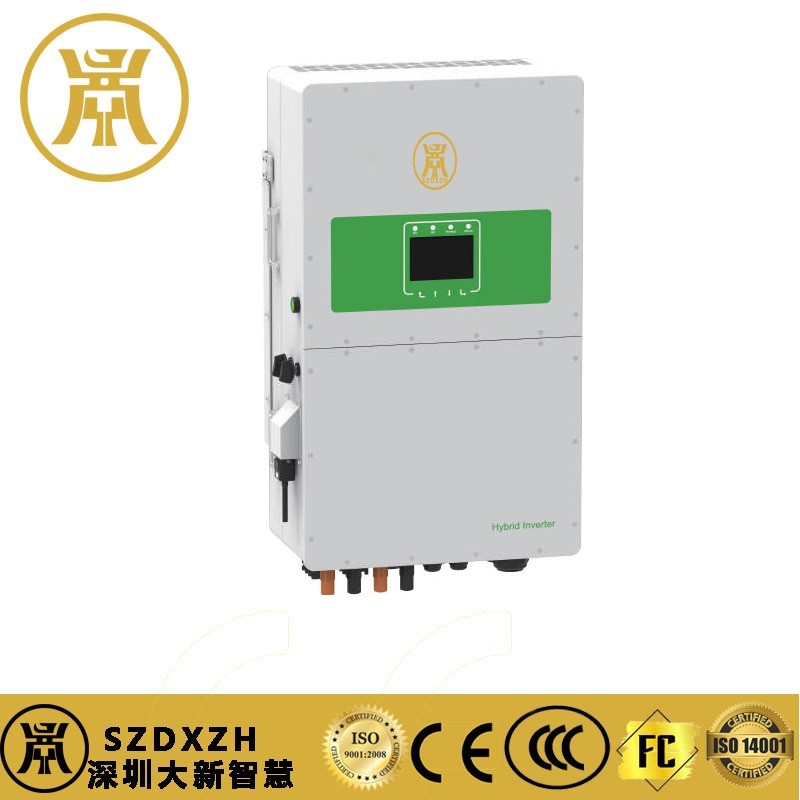

99% αποδοτικότητα MPPT Τρεις φάσεις υβριδικοί μετατροπείς υποστηρίζουν πολλαπλές μπαταρίες παράλληλα
Εισαγωγή:
Οι υβριδικοί μετατροπείς τριών φάσεων, συμπεριλαμβανομένων των μοντέλων DX-29.9/30/35KHV-3PH-EU και DX-40/50KHV-3PH-EU, έχουν σχεδιαστεί για στέγες φωτοβολταϊκών υψηλής ισχύος.και έξυπνη διαχείρισηΟι μετατροπείς αυτοί μπορούν να λειτουργούν τόσο σε λειτουργία εντός όσο και εκτός δικτύου, με μέγιστη δυνατότητα παράλληλης λειτουργίας 10 μονάδων.καθιστώντας τους μια ευέλικτη επιλογή για διαφορετικές ανάγκες ενέργειας.
Παράμετροι προϊόντος:
| Σχήμα |
DX-29.9KHV-3PH-EU |
| Η μπαταρία Εισαγωγή Πληροφορίες |
|
| Τύπος μπαταρίας |
Λιθιοϊόντα |
| Πεδίο τάσης της μπαταρίας (V) |
160-800 |
| Μέγιστο ρεύμα φόρτισης ((A)) |
50+50 |
| Μέγιστο ρεύμα εκφόρτωσης ((A)) |
50+50 |
| Στρατηγική φόρτισης για μπαταρίες ιόντων λιθίου |
Αυτοπροσαρμογή στο BMS |
| Αριθμός εισόδου μπαταρίας |
2 |
| PV Διάταξη Εισαγωγή Πληροφορίες |
|
| Δύναμη εισόδου μέγιστης τάσης συνεχούς ρεύματος ((W) |
39000
|
| Δύναμη εκπομπής |
1000 |
| Τεχνική διάταξη |
180 |
| Διάστημα τάσης MPPT ((V) |
150-850 |
| Διορισμένη τάση εισόδου συνεχούς ρεύματος ((V) |
600 |
| Μέγιστο.Σύγχρονο εισόδου φωτοβολταϊκής λειτουργίας ((A) |
36+36+36 |
| Μέγιστο ρεύμα εισόδου μικρού κυκλώματος (A) |
55+55+55 |
Επικεφαλής του MPPT/
Αριθμός χορδών ανά εντοπιστή MPPT |
3/2+2+2 |
| Κλιματισμός Εισαγωγή/Εξαγωγή Πληροφορίες |
|
| Δυναμικό ενεργού εισόδου/εξόδου με εναλλασσόμενο ρεύμα |
30000
|
| Δύναμη εισόδου/εξόδου (VA) |
33000 |
| Διορισμένο ρεύμα εισόδου/εξόδου εναλλασσόμενου ρεύματος (A) |
45.5/43.5
|
| Μέγιστο ισχύς εισόδου/εξόδου AC (A) |
50/47.9
|
| Μέγιστο.Τριφασικό ανισορροπημένο ρεύμα εξόδου (A) |
60 |
| Μέγιστο.Συνεχή διέλευση εναλλασσόμενου ρεύματος (μέσω δικτύου έως φορτίο) (A) |
200 |
| Η μέγιστη ισχύς (εκτός δικτύου) (W) |
1.5 φορές της ονομαστικής ισχύος, 10s |
| Πεδίο ρύθμισης συντελεστή ισχύος |
00,8 που οδηγεί σε 0,8 καθυστέρηση |
| Ονομαστική τάση εισόδου/εξόδου/περίοδος (V) |
220/380V, 230/400V 085Un-1.1Un |
| Ονομαστική συχνότητα/περίοδος του δικτύου εισόδου/εξόδου ((Hz) |
50/45-55, 60/55-65 |
| Έντυπο σύνδεσης δικτύου |
3L+N+PE |
| Συνολική αρμονική διαστρέβλωση ρεύματος THDi |
< 3% της ονομαστικής ισχύος |
| Συμμετέχων συστατικού συρμάτων συνεχούς ρεύματος |
< 0,5% σε |
| Αποτελεσματικότητα |
|
| Μέγιστη απόδοση |
970,60% |
| Ευρωαποτελεσματικότητα |
970,00% |
| Αποτελεσματικότητα MPPT |
99% |
| Εξοπλισμός Προστασία |
|
| Επίπεδο προστασίας από υπερβολικές τάσεις |
Τύπος II (DC) Τύπος II (AC) |
| Διασύνδεση |
|
| Διασύνδεση επικοινωνίας |
WFI,RS485,CAN |
| Γενικά Πληροφορίες |
|
| Περιοχή λειτουργικής θερμοκρασίας°C) |
-40 έως +60°C, > 45°C Αποδυνάμωση |
| Επιτρεπόμενη οπτική υγρασία |
0-100% |
| Επιτρεπόμενο ύψος |
2000 μέτρα |
| Ασύρματα |
≤ 65 dB (A) |
| Αξιολόγηση προστασίας κατά της εισόδου (IP) |
IP65 |
| Τοπολογία μετατροπέα |
Μη απομονωμένα |
| Κατηγορία υπερτάσης |
ΟΚΕΙΙΔΔΔ.ΟΚΕ Ⅲ(ΑΚ) |
| Υπουργικό συμβούλιο Sze(WxHxDmm) |
527×894×294 (εκτός από συνδέσμους και ράβδους) |
| Βάρος (kg) |
80 |
| Τύπος ψύξης |
Ευφυής ψύξη αέρα |
| Εγγύηση |
5 χρόνια/10 χρόνια
Η περίοδος εγγύησης εξαρτάται από το σημείο τελικής εγκατάστασης του μετατροπέα,Περισσότερες πληροφορίες Παρακαλούμε ανατρέξτε στην Πολιτική εγγύησης |
| Κανονισμός δικτύου |
Δελτίο ΕΚ 6/2011, αριθ.
Οδηγία OVE-R25,G99.VDE-AR-N4105 |
| Πρότυπο ασφάλειας/EMC |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
Πλεονεκτήματα του προϊόντος:
Υψηλή απόδοση: Με μέγιστη απόδοση έως 97,60% και απόδοση MPPT 99%, αυτοί οι μετατροπείς μπορούν να μετατρέψουν αποτελεσματικά την ηλιακή ενέργεια σε χρήσιμη ενέργεια, μειώνοντας τις απώλειες ενέργειας.
Ευέλικτη διαμόρφωση: Υποστηρίζουν παράλληλη λειτουργία πολλαπλών μπαταριών και μπορούν να συνδυαστούν με ένα ευρύ φάσμα χωρητικότητας μπαταριών και μάρκες.έως και 10 μονάδες μπορούν να λειτουργούν παράλληλα για λειτουργία εντός και εκτός δικτύου, ανταποκρίνονται σε διαφορετικές απαιτήσεις ισχύος.
Ευφυής διαχείριση: Η αυτοπροσαρμογή στο BMS για την φόρτιση μπαταρίας ιόντων λιθίου εξασφαλίζει βέλτιστη απόδοση και ασφάλεια της μπαταρίας.8 που οδηγεί στο 0.8 καθυστέρηση, βελτιώνοντας την ποιότητα της ενέργειας.
Αξιόπιστη προστασία: Εφοδιασμένη με πολλαπλές λειτουργίες προστασίας, όπως προστασία αντίστροφης σύνδεσης με πολικότητα συνεχούς ρεύματος, προστασία από υπερστροφή στην έξοδο εναλλασσόμενου ρεύματος και θερμική προστασία,Αυτοί οι μετατροπείς μπορούν να λειτουργήσουν σταθερά σε διάφορα περιβάλλοντα.
Χρήση του προϊόντος:
Βιομηχανικές και εμπορικές εφαρμογές: Ιδανικές για βιομηχανικές και εμπορικές στέγες, οι μετατροπείς αυτοί μπορούν να βοηθήσουν τις επιχειρήσεις να αξιοποιήσουν ηλιακή ενέργεια, να επιτύχουν κορυφαία απορρόφηση και να μειώσουν το κόστος ενέργειας.
Συστήματα εκτός δικτύου: Σε περιοχές εκτός δικτύου, μπορούν να αποθηκεύσουν ενέργεια από ηλιακά πάνελ ή γεννήτριες ντίζελ, παρέχοντας σταθερή παροχή ενέργειας για σπίτια, απομακρυσμένες εγκαταστάσεις ή ανάγκες έκτακτης ανάγκης.
Επαναπροσαρμογή υφιστάμενων ηλιακών συστημάτων: Το χαρακτηριστικό ζευγαριού εναλλασσόμενου ρεύματος επιτρέπει την εύκολη αναπροσαρμογή υφιστάμενων ηλιακών συστημάτων, αναβαθμίζοντας την απόδοσή τους χωρίς σημαντικές αναθεωρήσεις του συστήματος.
Χαρακτηριστικά του προϊόντος:
Αντισυμβατότητα υψηλής τάσης: Έχοντας σχεδιαστεί για μπαταρίες υψηλής τάσης, αυτοί οι μετατροπείς μπορούν να λειτουργούν πιο αποτελεσματικά, ιδιαίτερα σε μεγάλα συστήματα παραγωγής ηλιακής ενέργειας.
Πολλαπλές λειτουργίες παρακολούθησης: Παρακολουθούν την αντίσταση μόνωσης τερματικού συνεχούς ρεύματος, τα στοιχεία συνεχούς ρεύματος και τα ρεύματα σφάλματος εδάφους, εξασφαλίζοντας την ασφάλεια και τη σταθερότητα του συστήματος.
Καλή ικανότητα επικοινωνίας: Με τις διεπαφές WIFI, RS485 και CAN, οι μετατροπείς μπορούν εύκολα να ενσωματωθούν σε έξυπνα συστήματα διαχείρισης ενέργειας για απομακρυσμένη παρακολούθηση και έλεγχο.
Υψηλή - Κανονική βαθμολογία προστασίας: Η βαθμολογία προστασίας εισόδου IP 65 και η προστασία από υπερτάσεις τύπου II (τόσο για συνεχές όσο και για εναλλασσόμενο) προστατεύουν τους μετατροπείς από σκόνη, νερό και ηλεκτρικές υπερτάσεις,διασφάλιση μακροπρόθεσμης αξιόπιστης λειτουργίας.
