Κεφάλαιο 2 τεχνικές προδιαγραφές
1Οι κύριοι τεχνικοί δείκτες του εξοπλισμού
1.1 περιβαλλοντικές συνθήκες
Θερμοκρασία λειτουργίας: -40°C~55°C. ,
Θερμοκρασία αποθήκευσης: -40°C ~ 65°C.
Σχετική υγρασία λειτουργίας: ≤ 90% (σε θερμοκρασία 40 ± 2 °C).
Σχετική υγρασία αποθήκευσης: ≤95% (σε θερμοκρασία 40±2°C).
1.2 Δονήσεις
Αντιστέκονται σε δονήσεις κύματος sinus με συχνότητα (10~55) Hz και πλάτος 0,35 mm.
1.3 Σεισμική ενίσχυση
Η σεισμική ενίσχυση του συστήματος πληροί τις απαιτήσεις του κώδικα YD 5096-2016 για τη δοκιμή σεισμικών επιδόσεων του εξοπλισμού ηλεκτροπαραγωγής επικοινωνιών.
1.4 Εμφάνιση, δομή
1.4.1 σχήμα.
Μέγεθος: 300 mm (W) * 400 mm (D) * 200 mm (H)
1.4.2 Διασύνδεση εισόδου και εξόδου
Από αριστερά προς τα δεξιά: Εισαγωγή εναλλασσόμενου ρεύματος, σύνδεσμος μπαταρίας, συνεχές φορτίο 3, συνεχές φορτίο 2, συνεχές φορτίο 1, πύλη επικοινωνίας, σύνδεσμος κεραίας και βαλβίδα εξαερισμού
1.4.3 Σχηματικά διαγράμματα των φανών δεικτών
Από αριστερά προς τα δεξιά: πράσινο (φως πορείας), κίτρινο (φως προειδοποίησης), κόκκινο (φως σφάλματος)
1.4.4 Σχηματικό διάγραμμα της μεθόδου τοποθέτησης.
Εγκατάσταση οδοντωτών και πλατών εγκαταστάσεων
Σημαία τοποθετημένη 80 mm * 80 mm

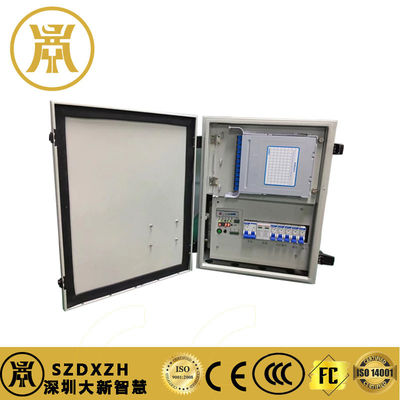

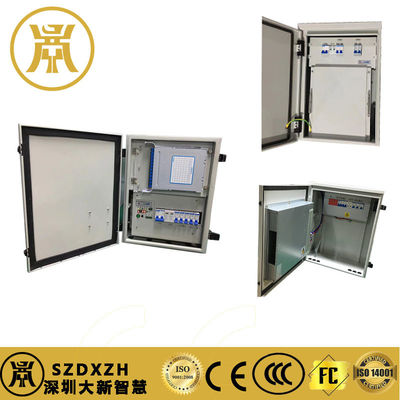

1.4.5 Η συνολική επίδραση της εμφάνισης του προϊόντος
1.5 τεχνικές απαιτήσεις τροφοδοσίας
5.1 Ηλεκτρική απόδοση
5.1.1 Πεδίο τάσης εισόδου
Εναλλακτικός ρεύμα 220V, ονομαστική τάση 220V, εύρος τάσης εισόδου: 176V~264V.
Όταν η είσοδος AC είναι 100Vac~175Vac, εκτοξεύεται σε 1000W
Ονομαστική τιμή DC 240V/336V, ονομαστική τάση 378V, εύρος τάσης εισόδου: 260~400V (192V~280V).
Όταν η εισροή συνεχούς ρεύματος είναι 140Vdc~240Vdc, εκτρέπεται σε έξοδο 1000W
5.1.2 Απαιτήσεις ισχύος εισόδου εναλλασσόμενης τάσης
1) Ονομαστική συχνότητα
Η ονομαστική συχνότητα είναι 50Hz.
2) Πεδίο διακύμανσης συχνοτήτων εναλλασσόμενου ρεύματος
Το εύρος διακυμάνσεων της συχνότητας εισόδου είναι 50 Hz ± 2,5 Hz.
5.1.3 Συντελεστής ισχύος εισόδου
Ο συντελεστής ισχύος εισόδου του συστήματος σε διαφορετικούς συντελεστές φορτίου πληροί τις απαιτήσεις του πίνακα 1.
Πίνακας συντελεστή ισχύος εισόδου Πίνακας 1
συντελεστής ισχύος εισόδου σε διαφορετικά φορτία Απαιτήσεις
Με συντελεστή φόρτωσης 100%, η > 0.99
Με συντελεστή φόρτωσης 50%, η > 0.98
Με συντελεστή φόρτωσης 20%, η > 0.94
5.1.4 Ταχύτητα στρέβλωσης της μορφής κύματος της τάσης εισόδου
Το ποσοστό στρέβλωσης της μορφής κύματος της τάσης εισόδου δεν υπερβαίνει το 5%.
5.1.5 Συνολική αρμονική στρέβλωση της ροής εισόδου
Οι αρμονικές ροής εισόδου του συστήματος σε διαφορετικούς συντελεστές φορτίου πληρούν τις απαιτήσεις του πίνακα 2.
Πίνακας συνολικής αρμονικής στρέβλωσης ρεύματος εισόδου Πίνακας 2
συνολική αρμονική στρέβλωση του ρεύματος εισόδου σε διαφορετικά φορτία Απαιτήσεις
Σε συντελεστή φόρτωσης 100% ≤ 5%
Με συντελεστή φόρτωσης 50% ≤ 8%
Σε συντελεστή φόρτωσης 20% ≤ 10%
5.1.6 Απώλειες εισόδου χωρίς φορτίο
Καμία απώλεια φορτίου του εξοπλισμού δεν είναι μικρότερη από 1% (20W) της ονομαστικής ισχύος.
5.1.7 τιμή εύρους ρύθμισης τάσης εξόδου,
Η ονομαστική τιμή είναι - 48V, το εύρος τάσης εξόδου είναι 43V-57V και η ακρίβεια σταθεροποίησης τάσης είναι ± 0,5%.
5.1.8 αποδοτικότητα
Η ονομαστική τιμή εξόδου - 48V απόδοση πληροί τις απαιτήσεις του πίνακα 3.
Ονομαστικές τιμές εξόδου - 48V αποδοτικότητα Πίνακας 3
συντελεστής φόρτωσης Αποτελεσματικότητα
100% φορτίο ≥ 95,5%
50% φορτίου ≥96%
20% φορτίο ≥ 93,5%
