Εφαρμογή:
Επικοινωνίες: Αυτές οι καμπίνες χρησιμοποιούνται συχνά σε τηλεπικοινωνιακά sites για να παρέχουν ενέργεια σε σταθμούς βάσης και άλλους εξοπλισμούς.Ενώ ο ευθυγραμμιστής μετατρέπει την ισχύ AC σε ισχύ DC., το οποίο απαιτείται συνήθως από τηλεπικοινωνιακό εξοπλισμό.
Συστήματα ανανεώσιμης ενέργειαςΣε εγκαταστάσεις ηλιακής ή αιολικής ενέργειας, τα προσαρμοσμένα ντουλάπια μπορούν να φιλοξενήσουν μονάδες PDU και ευθυγραμμιστές για τη διαχείριση της ενέργειας που παράγεται και διανέμεται στις μπαταρίες ή στο δίκτυο.
Απομακρυσμένες εγκαταστάσειςΓια απομακρυσμένες τοποθεσίες όπου η παροχή ενέργειας είναι περιορισμένη ή αναξιόπιστη, αυτά τα ντουλάπια παρέχουν έναν σταθερό και αποτελεσματικό τρόπο διαχείρισης των αναγκών ενέργειας για εξοπλισμό όπως κάμερες παρακολούθησης,συστήματα παρακολούθησης του περιβάλλοντος, και τους τηλεπαρατηρητές.
Κέντρα δεδομένων: Τα εξωτερικά κέντρα δεδομένων ή τα edge computing setups μπορούν να χρησιμοποιήσουν αυτές τις λύσεις για να εξασφαλίσουν συνεπή παροχή ενέργειας και αντίγραφο ασφαλείας, διαχειρίζοντας τη διαρροή θερμότητας και τις περιβαλλοντικές προκλήσεις.
Βιομηχανικές εφαρμογέςΒιομηχανίες που λειτουργούν μηχανήματα έξω, όπως το πετρέλαιο και το φυσικό αέριο, ορυχεία, και κατασκευές, μπορούν να χρησιμοποιήσουν αυτά τα ντουλάπια για τη διανομή ενέργειας και να προστατεύσουν ευαίσθητο εξοπλισμό από τα στοιχεία.
Σχέδια υποδομών: Μπορούν να αναπτυχθούν σε έργα υποδομής, όπως συστήματα ελέγχου κυκλοφορίας ή εφαρμογές έξυπνης πόλης, για να εξασφαλίσουν συνεχή ισχύ σε αισθητήρες, φώτα και συσκευές επικοινωνίας.
Στρατιωτικές εφαρμογές: Customized cabinets are also used in military settings for powering communication equipment and command centers in field operations. Τα προσαρμοσμένα ντουλάπια χρησιμοποιούνται επίσης σε στρατιωτικά περιβάλλοντα για την τροφοδότηση του εξοπλισμού επικοινωνίας και των κέντρων διοίκησης σε επιχειρήσεις πεδίου.

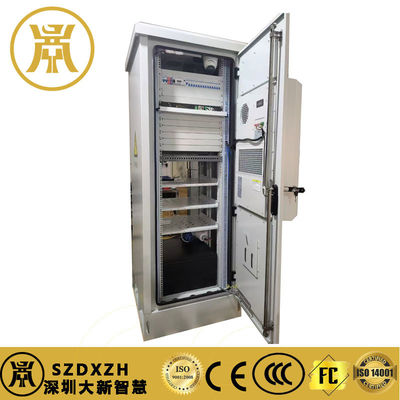

| Εξωτερικό Υπουργείο ΤηλεπικοινωνιώνProduct Parameter list (Λίστα παραμέτρων προϊόντος) |
| Αριθμός |
Ονομασία/Περιγραφή |
Προδιαγραφή/Μοντέλο |
Παράμετρος |
| 1 |
Ενσωματωμένα εξωτερικά
Υπηρεσία ηλεκτροδότησης |
900*900*2150 |
A. Cabinet dimensions:W×DxH900*900*2150mm;Internal dimensions:W×DxH800*800*1800mm
Β. Σύνθεση του υπουργικού συμβουλίου: υπουργικό συμβούλιο body+υπουργικό συμβούλιο door+base+top cover+rack+battery layer board+υπουργικό συμβούλιο lock
C. Τύπος Cabinet: 1 μονάδα, 1 διαμέρισμα, μπροστινή πόρτα, στο πάτωμα.
D. Υλικό του υλικού:1.5mm galvanized sheet;
Ε. Δυναμικό θερμικής μόνωσης: θερμική αγωγιμότητα < 0,472 W/m2.k·
Οι κάτω δύο μπαταρίες μπορούν να φιλοξενήσουν μέχρι και 2 σετ 48200AH μπαταριών.
G. Καμπίνα βάσης: 100mm high,2.0 mm πάχους·
Χ. Μέθοδος εισόδου: κάτω μέσα και κάτω έξω με διάμετρο 50*4.
I. Αντικλοπτικό σχεδιασμό: ενσωματωμένες πόρτες, ενσωματωμένοι σύνδεσμοι, σημεία τύπου αντικλοπτικών κλειδαριών.
J. IP προστασία επίπεδο: IP65;
Χρώμα: RAL7035, επαγγελματική εξωτερική σκόνη επίστρωσης.
L. Screen printing of cabinet with "Danger of Electricity"label. Εικόνα εκτύπωσης καμπίνα με ετικέτα "Κίνδυνος ηλεκτρικού ρεύματος".
M. Including grounding copper bar,LED light,door magnetic switch,and cooling fan (επιλογικό) |
| 2 |
Ενσωματωμένος διακόπτης
τροφοδοσία 200A |
ET-PS48200Z-6U |
Standard 19 inches, embedded plug-in frame 3U high; AC input 220V, DC output 48V; Εφοδιασμένο
Με 330A μοντέλα ευθυγράμμισης και 1 μοντέλο παρακολούθησης και διαχείρισης.
διαχείριση φόρτισης |
Εισαγωγή AC: εναέριος διακόπτης DZ47-63/2P C6363A/2P*1;
Τρεις φάσεις AC C-class αστραπών 20-40KA.
Επεξεργασία επικοινωνίας: air switch DZ47-63/2 C3232A/2P*1;
Γήρανση τερματικού*1; DC C-class αστραπές arrester 20-40KA1P*1;
Η ισχύς ισχύος συνεχούς ροής:
Πρωτογενής ενεργοποίηση: DZ47-63/1 C6363A/1P*3, δευτερεύουσα ενεργοποίηση: DZ47-63/1 C6363A/1P*3;
Απαλλαγή μπαταρίας: DZ47-125/1125A/1P2. |
| 3 |
Μονάδα διανομής
(optional/customizable) |
3U |
19 ιντσών 3U high embedded plug-in frame,
AC380V input,63A/4P×2 ((AC input,oil engine input+mechanical interlock plate),three-phase B-class lightning arrester×1,63A/3P×1,
32Α/1Π×2,16Α/1Π×2,10Α/1Π×1,6Α/1Π×1,
Τρεις τρύπες συντήρησης.
γης
Ρυθμισμένα 1, μηδενικά, γραμμένα 1. |
| 4 |
Λιθιογενής μπαταρία.
οξύ μπαταρία (επιλογικό) |
3u 100AH |
48V 100AH |
| 5 |
FSU |
ΔΕΣ |
8 RS485 σειριακές θύρες, 8 DI εισροές, 4 DO ξηρές εξόδους επαφής, 1 κύρια ανίχνευση ισχύος.
Εισόδημα,1 υδάτινο καταδύσιμο ανίχνευση εισόδημα,1 ενσωματωμένο αισθητήρα δονήσεων,1 USB interface,1 RJ45 IP
Port1, console debugging port,port lightning and surge protection. Το λιμάνι είναι έτοιμο.
Το λογισμικό έρχεται με ένα web management interface, το οποίο επιτρέπει τη ρύθμιση του
Ο συλλέκτης μέσω ενός προγράμματος περιήγησης στο διαδίκτυο, καθώς και η προβολή των δεδομένων που συλλέγονται σε πραγματικό χρόνο, συναγερμοί,
και ελέγχους. Τα ιστορικά δεδομένα και οι συναγερμοί μπορούν επίσης να ζητηθούν.
μέσω SNMP ή B διασύνδεσης πρόσβαση στο σύστημα παρακολούθησης πίσω. |
| 6 |
Κάμερα |
2 εκατομμύρια υπέρυθρα.
Ημισφαίριο |
|
| 7 |
ΥΠΣ |
3KVA |
|
| 8 |
Επικοινωνία αέρα |
1500W |
Εναλλακτικός ρεύμα 220V |
Εισόδου καλωδίου
Τα σημεία εισόδου του καλωδίου βρίσκονται πίσω από το ντουλάπι, 6 πάνω και 4 κάτω και είναι εύκολα αναβαθμιζόμενα.
Προστασία εδάφους.
Το ντουλάπι περιλαμβάνει σιδερένια ράβδους γείωσης με αντι-σάπια επικάλυψη.
Το μεταλλικό μέρος του ντουλάπιου πρέπει να είναι αλληλένδετο και να συνδέεται με ράβδο γείωσης.
Η προστατευτική γείωση άλλων εξοπλισμούς εντός του ντουλάπι πρέπει να συνδέεται με τη ράβδο γείωσης.
