Το εσωτερικό και το εξωτερικό σύστημα ηλεκτροπαραγωγής με τοίχο της σειράς UPS αποτελείται από μία ειδική μονάδα ηλεκτροπαραγωγής UPS της σειράς E ή από μία ειδική μονάδα ηλεκτροπαραγωγής μετατροπέα της σειράς N,με ισχύ εξόδου 500VA~3000VA προαιρετικάΤο σύστημα μπορεί να τοποθετηθεί στον τοίχο εσωτερικά ή εξωτερικά και σχηματίζει ένα αδιάλειπτο σύστημα τροφοδοσίας με την μπαταρία.
■ Με τη λειτουργία μη επανδρωμένης λειτουργίας, είναι πιο κατάλληλο για μέρη με λίγη ασφάλεια, όπως σταθμοί βάσης και κορυφές βουνών
Εξοπλισμένο με σύστημα φόρτισης και διαχείρισης υψηλού ρεύματος, μπορεί να προσαρμοστεί στη διαχείριση μπαταριών φωσφορικού λιθίου ή συνηθισμένων μπαταριών μολύβδου-οξέος
Πλήρης υιοθέτηση της τεχνολογίας ψηφιακού ελέγχου DSP, το προϊόν είναι πιο σταθερό και η ποιότητα είναι ανώτερη
■ Πεδίο λειτουργίας της τάσης εισόδου εναλλασσόμενου ρεύματος: 172-268Vac
Με την υιοθέτηση της ενεργού διόρθωσης του συντελεστή ισχύος, ο συντελεστής ισχύος μπορεί να φτάσει έως το 0.98
Προστασία από υπερτάσεις και υποτάσεις εισόδου συνεχούς ρεύματος
Ο συντελεστής ισχύος φορτίου είναι 0.8, με μεγαλύτερη χωρητικότητα
Το σύστημα λειτουργεί σε ευρύ εύρος θερμοκρασιών από -15 °C έως +55 °C
■ ευρύ φάσμα συχνοτήτων τάσης εισόδου, ικανό να λειτουργεί κανονικά ακόμη και σε απομακρυσμένες περιοχές με εξαιρετικά σκληρά περιβάλλοντα ισχύος, μειώνοντας τους χρόνους εκφόρτισης της μπαταρίας και βελτιώνοντας τη διάρκεια ζωής της
Δύο μετασχηματισμοί σε απευθείας σύνδεση λειτουργίας, μηδενική διακόπτηση, εξασφαλίζει αποτελεσματικά την ασφάλεια και την αξιοπιστία της λειτουργίας φορτίου
■ Ολοκληρωμένη λειτουργία απομακρυσμένης παρακολούθησης, παρέχοντας τυποποιημένη διεπαφή RS232, διεπαφή RS485 και προαιρετική κάρτα παρακολούθησης δικτύου, μπορούν επίσης να επιλεγούν στεγνές επαφές,
Επίπεδο προστασίας: IP54 για εξωτερική χρήση και IP20 για εσωτερική χρήση
Τεχνικές παραμέτρους του εξωτερικού τηλεπικοινωνιακού ντουλάπις με τοποθέτηση στη στήλη:
| Σχήμα |
AAM500-12V |
AAM500-24V |
AAM1K-24V |
ΑΑΜ1Κ-48V |
ΑΑΜ2Κ-48V |
AAM3K-48V |
| Δυνατότητα της πινακίδας ονομασίας |
500VA/400W |
1KVA/800W |
2KVA/1,6KW |
3KVA/2,4KW |
| Εισαγωγή εναλλασσόμενου ρεύματος |
ονομαστική τάση 220VAC, αρμονική εισόδου 3% |
| Συνεχή είσοδος |
Κατηγορία 12V |
Κατηγορία 24V |
Κατηγορία 24V |
Δυναμικό 48V |
Δυναμικό 48V |
Δυναμικό 48V |
| Εναλλακτική ισχύς |
Άρθρο 2 |
| Δυναμικές μεταβατικές τάσεις: 5%· |
| Δυναμικός προσωρινός χρόνος ανάκτησης: 60 ms. |
| ΤHD:3% ((γραμμικό φορτίο) · THD:8% ((μη γραμμικό φορτίο) · |
| Δυνατότητα υπερφόρτωσης: 130% συνεχής τουλάχιστον 20 δευτερόλεπτα. |
| Δείκτης μέγιστης τάσης εξόδου:31· |
| Χρόνος εναλλαγής συνεχούς ρεύματος και εναλλασσόμενου ρεύματος: 0 ms. |
| Χρόνος μετατροπής σε παράκαμψη: 4 ms |
| ρεύμα φόρτισης |
5-7Α |
| Προστατευτική λειτουργία |
Προστασία κατά της υπερτάσης εισόδου συνεχούς ρεύματος, προστασία κατά της υποτάσεως, προστασία κατά της υπερτάσεως εξόδου, προστασία κατά του υπερφόρτωσης, προστασία κατά της υπερθερμοκρασίας, προστασία από βραχυκύκλωμα |
| Τρόπος λειτουργίας |
Εμπρός λειτουργία εμπρός καλωδίωση |
Προσωρινή λειτουργία ακολουθούμενη από καλωδίωση |
| Συστατικό |
Διαμόρφωση |
Σημειώσεις |
| Μονάδα διανομής AC |
Ανακοίνωση για την προστασία από την αστραπή |
Τάξη C:20~40KA |
|
| Εισαγωγή επικοινωνίας |
63A/2P*2 |
Δυνατότητα διακοπής ICU ≥6kA, ικανότητα διαχωρισμού βραχυκυκλώματος Ics ≥6kA |
| Πληροφοριακό μέσο (προαιρετικό) |
Τρίπλευρος μετρητής ηλεκτρικής ενέργειας μονοφασικού τύπου DDS3366P-3 |
Μπορεί να ανιχνεύσει τάση εναλλασσόμενου ρεύματος, ρεύμα, ηλεκτρική ενέργεια, τιμές διακόπτη εισόδου τριών κατευθύνσεων κλπ. |
| Μονάδα διορθωτή |
RM4850*3 |
|
| Ενότητα παρακολούθησης |
SM32 |
|
| Μονάδα διανομής συνεχούς ρεύματος |
Διακόπτης μπαταρίας |
100A/1P*2 |
Τελική ικανότητα διάσπασης Icu ≥ 20kA και λειτουργική ικανότητα διάσπασης βραχυκυκλώματος Ics ≥ 15kA |
| Κλείσε τη μία φορά. |
63A/1P*1;32/1P*2;20/1P*2 |
|
| Διαφορετικές ρυθμίσεις χρήστη είναι προαιρετικές |
| δεύτερη αποσύνδεση |
20A/1P*1;10A/1P*2; |
Περιορισμένη ικανότητα σπάσματος ICU ≥ 6 ka και ικανότητα σπάσματος βραχυκυκλώματος ICS ≥ 6 ka |
| Προστασία από κεραυνό συνεχούς ρεύματος |
Τάξη C:10~20KA |
Η διαμόρφωση περιλαμβάνει πλάκα προστασίας από κεραυνό |

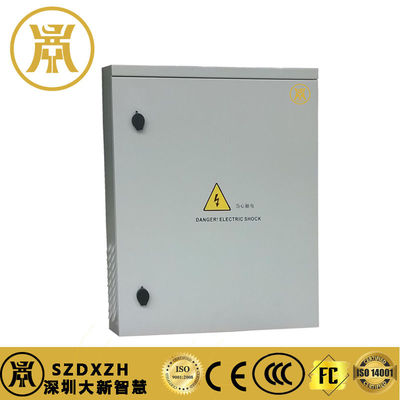

| 150AΣύστημα τροφοδοσίας ηλεκτρικής ενέργειας τοποθετημένο στον τοίχο |
Μέγεθος: 700H * 350D * 580W, συμπεριλαμβανομένου συστήματος ελέγχου θερμοκρασίας |
|

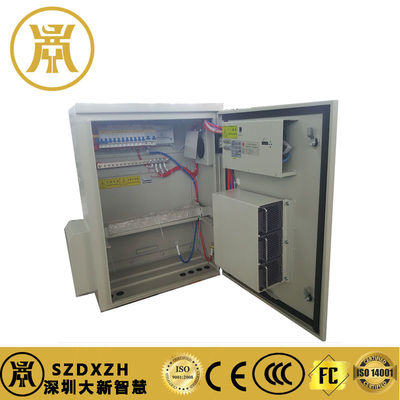

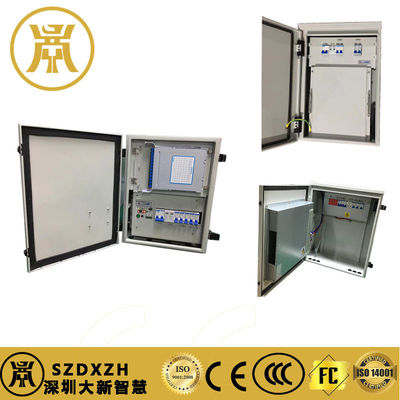

Προϊόν πραγματικές εικόνες και το εργοστάσιό μας:
